International leading robot navigation and motion control platform

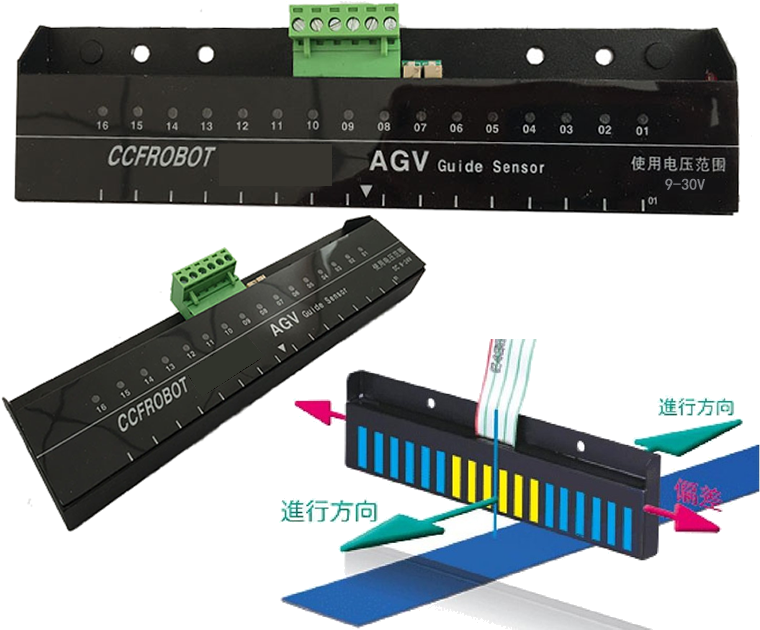

型号：CCF-N16-A1，CCF-S16-A1
支持模拟量输出；
标准型16点均匀分布，点间距10MM；
信号状态指示灯显示；
电源状态指示灯显示；
工业级三防设计，宽电压，低功耗；
高灵敏度半导体霍尔传感器；
感应磁极：N极或S极可选；
供电电压：DC 9 — 30V；
最大消耗电流：80mA；
输出接口：0-5V和4-20mA接口；
检测有效距离：5 — 85mm；
建议安装高度：20 — 40mm；
响应速度：5ms；
精度：5mm；
使用温度范围：-40℃ — +85℃；
工作湿度：10% — 90%相对湿度；

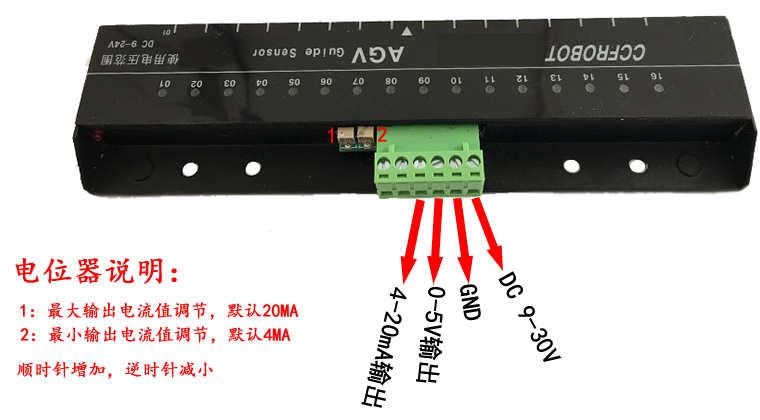

接口定义：

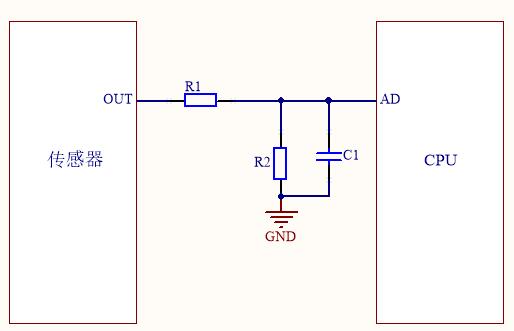

产品电气连接：
如果CPU的电压为3.3V，那么R1=1.5K ,R2=3K,C1=1nF;
如果CPU的电压是5V，取消分压电阻，直接连接到CPU引脚，电容可有也可无；

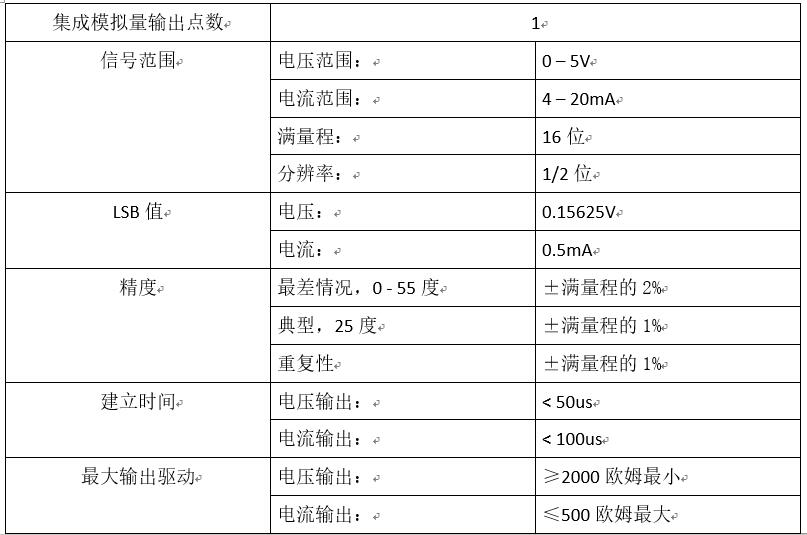

输出特性： 输出电压与点位关系：
1、 中间值:磁条最中间点位的数值;例如感应到3,4,5,6点,中间值就是4.5,例如感应到点是3,4,5,6,7点,中间值就是5；
2、 输出电压 = 中间值 * 0.3125V;
3、 中间值 = 输出电压/0.3125V;

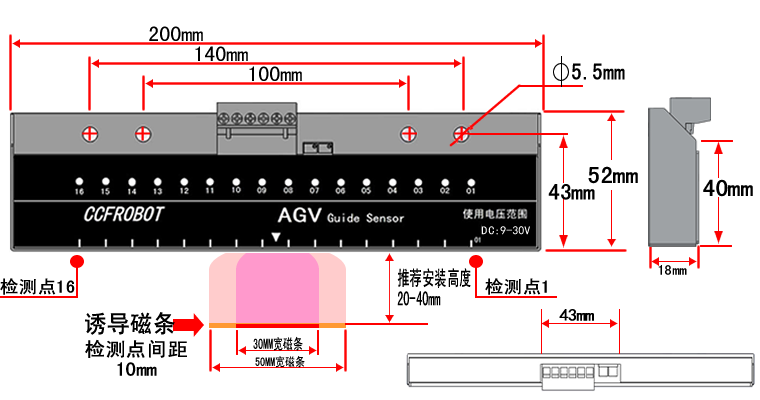

尺寸说明：
